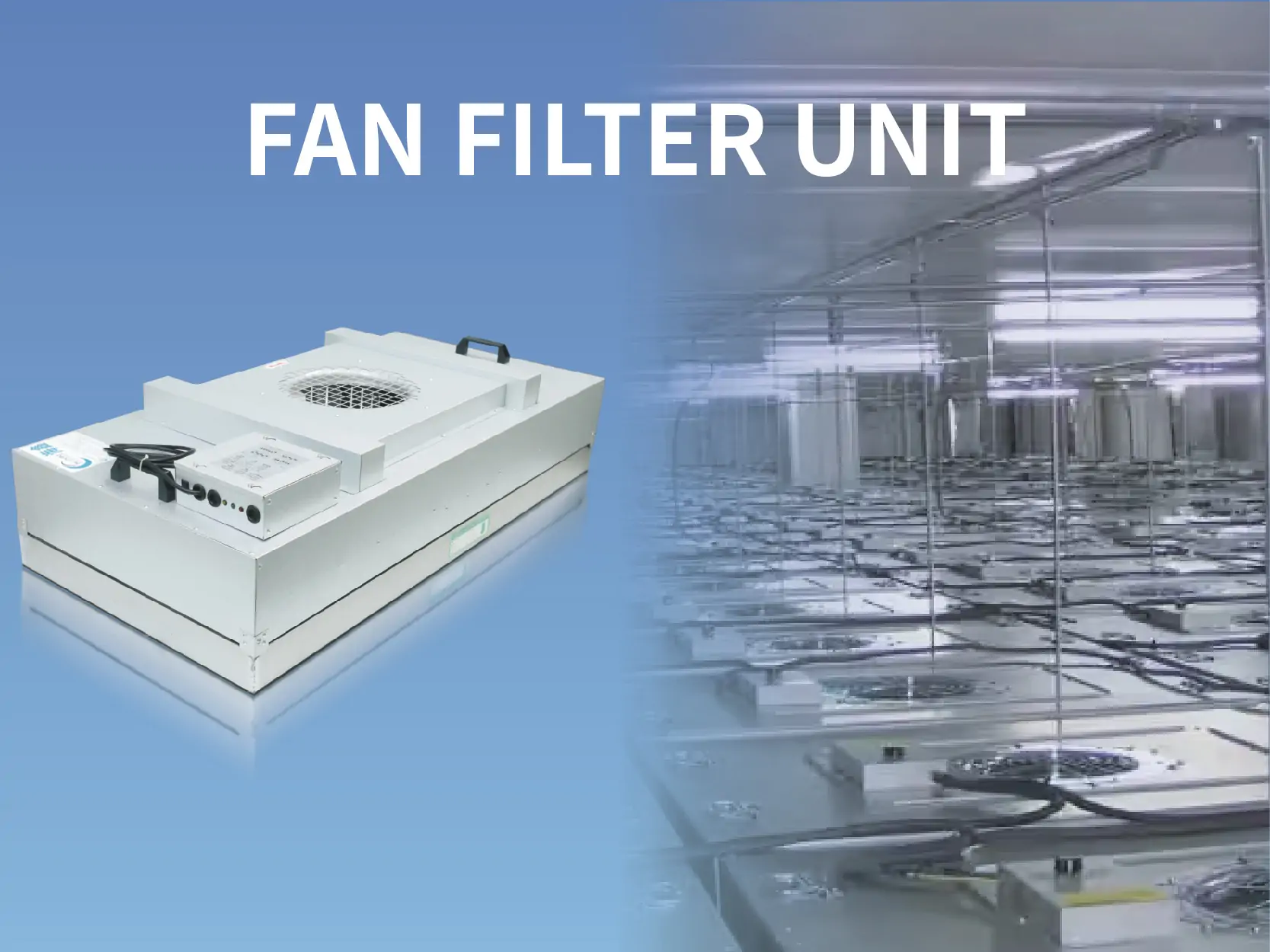

¿Qué es una unidad de filtro de ventilador?
¿Qué es elUnidad de filtro de ventilador？
Motor y ventilador/soplador:
1. La elección de los fanáticos de AC
AC-FFU usando control del controlador de velocidad manual. Es una inversión inicial relativamente pequeña, por lo que comúnmente se usa en salas limpias con menos de 200 piezas de FFU.
2. Selección de ventiladores de DC
EC-FFUS son ideales para grandes habitaciones limpias, especialmente para escenarios en los que se requiere una gran cantidad de FFU.
EC-FFU puede realizar un monitoreo y control inteligentes del estado de operación y las fallas de cada unidad a través del software de computadora, lo que ahorra en gran medida el costo de mantenimiento.
En comparación con el AC-FFU tradicional, EC-FFU puede ahorrar más del 30% de energía. Para una planta limpia con un gran sistema FFU, esto significa que puede ahorrar una cantidad considerable de gasto de energía cada año.
EC-FFUS también se caracterizan por bajos niveles de ruido.
Filtros:
Pre-filtro captura principalmente partículas de polvo más grandes en el aire y generalmente está hecha de tela no tejida e instalada dentro del marco del filtro primario.
Filtro HEPA/ULPA: filtro de alta eficiencia con una eficiencia de filtración de hasta 99.999% a 0.3 micras. Filtro ULPA con una eficiencia de filtración de hasta 99.99995%@0.12 Micron
Filtro químico: utilizado principalmente para la adsorción y eliminación de contaminantes gaseosos dañinos en el aire, por ejemplo, amoníaco, boro, gases orgánicos, etc., y generalmente se instala en la posición de entrada de aire del sistema
Alojamiento:
Su material se usa comúnmente acero recubierto de aleación de aluminio galvanizado, aleación de aluminio, acero inoxidable tres. El papel de uno es apoyar el anillo de la guía de ventilador y viento, y el segundo es apoyar al deflector.
¿Qué hace una unidad de filtro de ventilador?
La unidad de filtro de ventilador FFU se basa principalmente en ventiladores y filtros.
El principio de trabajo se puede dividir en tres pasos principales: entrada de aire, filtración de aire y descarga de aire. En primer lugar, el ventilador incorporado genera flujo de aire e inhala aire interior a través de la entrada de aire; En segundo lugar, el aire pasa a través del filtro de alta eficiencia para filtrar el polvo, las bacterias y otras partículas; Por último, el aire limpio filtrado se envía a la habitación a una velocidad de aire uniforme de 0,45 m/s ± 20% en toda la superficie de salida de aire para completar el proceso de purificación del aire. En este proceso, FFU purifica el aire interior a través de la operación continua, que proporciona aire limpio de alta calidad para habitaciones limpias y microambientes de diferentes tamaños y niveles de limpieza.
Ventilación a presión positiva de la unidad de filtro del ventilador
El ventilador incorporado FFU genera presión estática, de modo que la presión en el suministro de aire de la caja de presión estática es menor que la presión interna de la sala limpia, formando una "diferencia de presión positiva", de modo que el aire sin filtrar del mundo exterior no puede penetrar para garantizar la limpieza. La presión estática de FFU debe vincularse con MAU (unidad de aire de maquillaje), CC (bobina seca) y otros sistemas para garantizar el control sinérgico de la temperatura, la humedad y la limpieza.
El código de diseño para plantas limpias GB50073-2013 estipula que la sala limpia (área) y el espacio circundante deben mantener una cierta diferencia de presión, y deben mantenerse mediante los requisitos del proceso para mantener una diferencia de presión positiva o una diferencia de presión negativa. La diferencia de presión entre las habitaciones limpias de diferentes grados debe ser de al menos 5 Pa. La diferencia de presión entre el área limpia y el área no clara debe ser de al menos 5 pa, y la diferencia de presión entre el área limpia y el aire libre debe ser de al menos 10 pa.
¿Cuál es la diferencia entre una unidad de filtro de ventilador FFU y unSuministro de aire Hepa?
Unidad de filtro de ventilador
Características estructurales: FFU es una unidad de manejo de aire independiente, generalmente compuesta de un filtro, ventilador, carcasa y otras piezas, que se pueden instalar y reemplazar de forma independiente.
Principio de trabajo: el ventilador dentro de la FFU envía el aire filtrado de manera uniforme a cierta velocidad para formar un flujo de aire laminar estable.
Ventajas:
Instalación flexible, fácil de ajustar y reemplazar.
El control local se puede llevar a cabo de acuerdo con las necesidades específicas de la sala limpia.
Adecuado para la purificación local de áreas con altos requisitos.
Desventajas:
Mayor costo, especialmente en salas limpias que requieren una gran cantidad de FFU.
Gran inversión única.
Suministro de aire de alta eficiencia
Características estructurales: la salida de suministro de aire de alta eficiencia es un dispositivo de suministro de aire instalado en el techo o la pared de la sala limpia, generalmente conectado con el sistema de aire fresco o el sistema de aire circulante.
Principio de trabajo: la salida de suministro de aire de alta eficiencia filtrará el aire enviado en un cierto ángulo para formar flujo laminar o turbulencia.
Ventajas:
Costo relativamente bajo, adecuado para sala limpia de área grande.
Fácil de mantener, fácil de limpiar y reemplazar filtros.
Desventajas:
La flexibilidad de instalación y ajuste no es tan buena como FFU.
Menos efectivo en el control del área local.
¿Cómo trabajan MAU y FFU juntos en una sala de limpieza electrónica? ¿Cómo calcular la relación del flujo de aire?
El principio de sinergia entre Mau y FFU
Mau (Unidad de aire de maquillaje) presenta aire fresco al aire libre, después de la filtración primaria, media y alta eficiencia, ajusta la temperatura y la humedad y la envía a la sala limpia. Caja de presión estática. Al mismo tiempo, es necesario mantener un entorno de presión positivo de 10-15pa, para garantizar que el volumen de aire fresco ≥ 30% del volumen de aire total, para evitar la penetración de la contaminación externa.
FFU (unidad de filtro de ventilador) recibe aire limpio de Mau y lo envía a la sala limpia de manera uniforme a una velocidad de aire de 0.3-0m/s a través de los filtros ULPA, y luego lo envía uniformemente a la sala limpia a una velocidad del viento de 0.3-0.5m/s. El volumen de aire circulante mantiene la limpieza de la habitación (ISO 5 requiere ≥20 cambios de aire/hora). Al mismo tiempo, mantiene la limpieza de la habitación al circular el volumen de aire y elimina las partículas generadas por el proceso.
En resumen, Mau proporciona 'aire fresco + presión positiva', FFU realiza una 'filtración circulante', ambos trabajan juntos para garantizar la limpieza.
Método de cálculo de relación volumen de aire
Volumen de aire total = volumen de aire fresco + volumen de aire de retorno
Volumen de aire fresco:proporcionado por el MAU, que necesita satisfacer la demanda de presión positiva y la demanda respiratoria del personal (≥30m³/h/persona).
Ejemplo: 100m2, 3 m de alta sala limpia (ISO Clase 5), 20 personas:
Volumen = 100 × 3 = 300m³, Cambios de aire 20 veces/h → Q Total = 300 × 20 = 6000m³/H.
Volumen de aire fresco para personas = 20 × 30 = 600m³/h, volumen de aire fresco positivo = 300 × 10 = 3000m³/h → Q aire fresco = 600 + 3000 = 3600m³/h.
Volumen de aire de retorno:Filtrado por circulación de FFU, = Q Total - Q Aire fresco
FFU Airflow = Q Total - Q Fresh Air = 6000-3600 = 2400m³/h.
Si el flujo de aire de una sola FFU es de 600 m³/h, entonces se necesitan 2400/600 = 4 unidades, organizadas uniformemente en el techo.
